В процесі експлуатації окремі частини трансформатора під впливом термічних, електродинамічних, механічних і інших дій поступово втрачають свої первинні властивості і можуть прийти в непридатність. В цілях своєчасного виявлення і усунення дефектів, що розвиваються, і попередження аварійних відключень для трансформаторів періодично проводяться поточні і капітальні ремонти відповідно до вимог СОУ-Н ЕЕ 46.603:2007 «Капітальний ремонт трансформаторів і реакторів напругою від 110 кВ до 750 кВ.»
|
Капітальний ремонт |
Поточний ремонт |
|

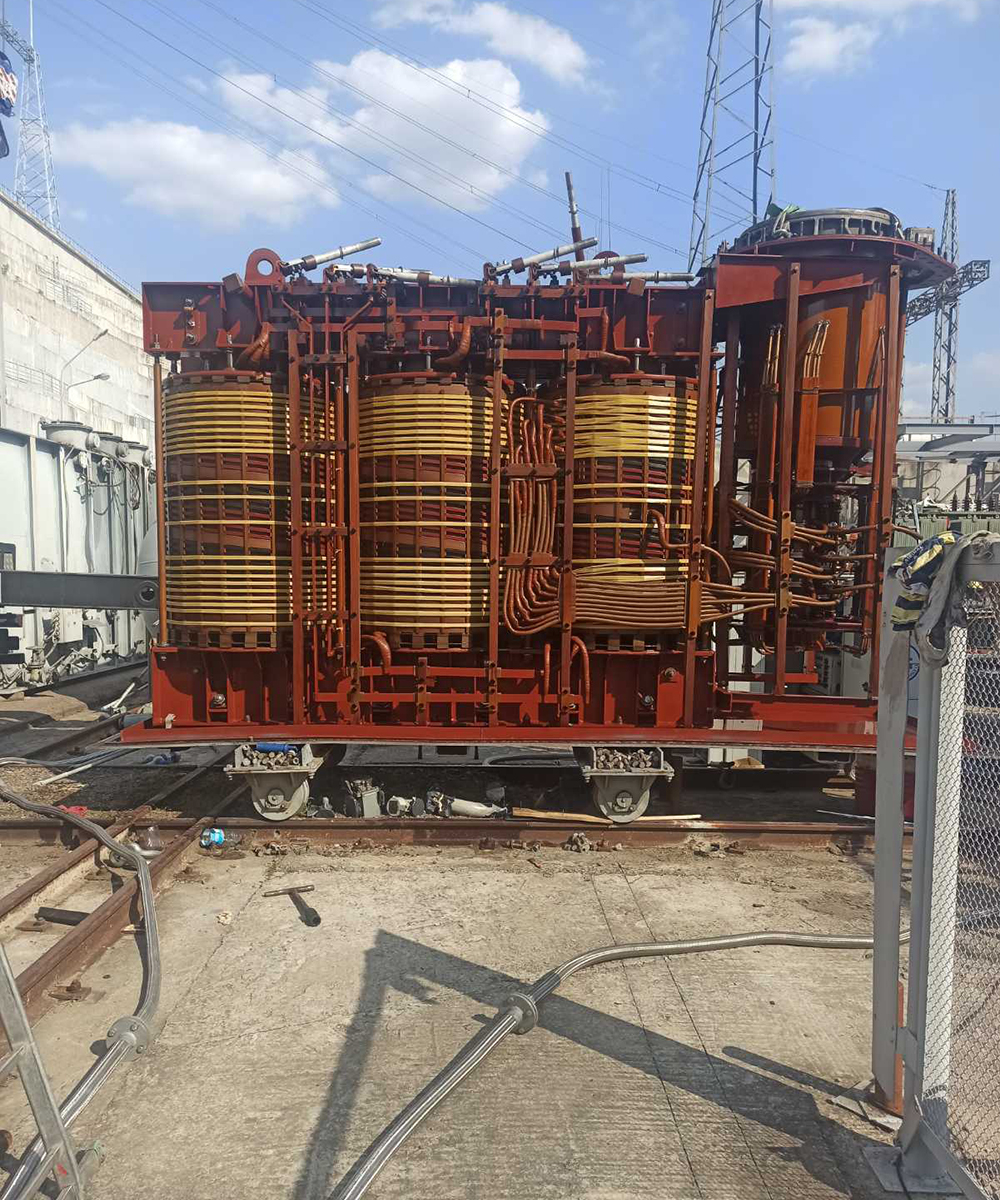

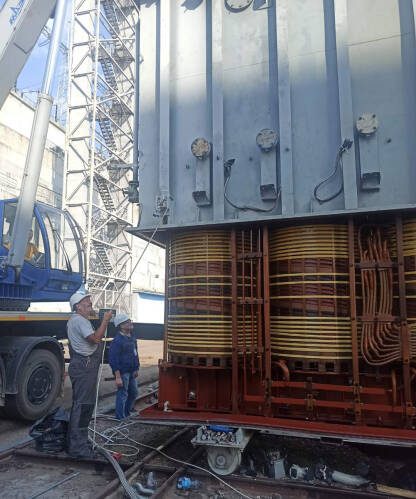

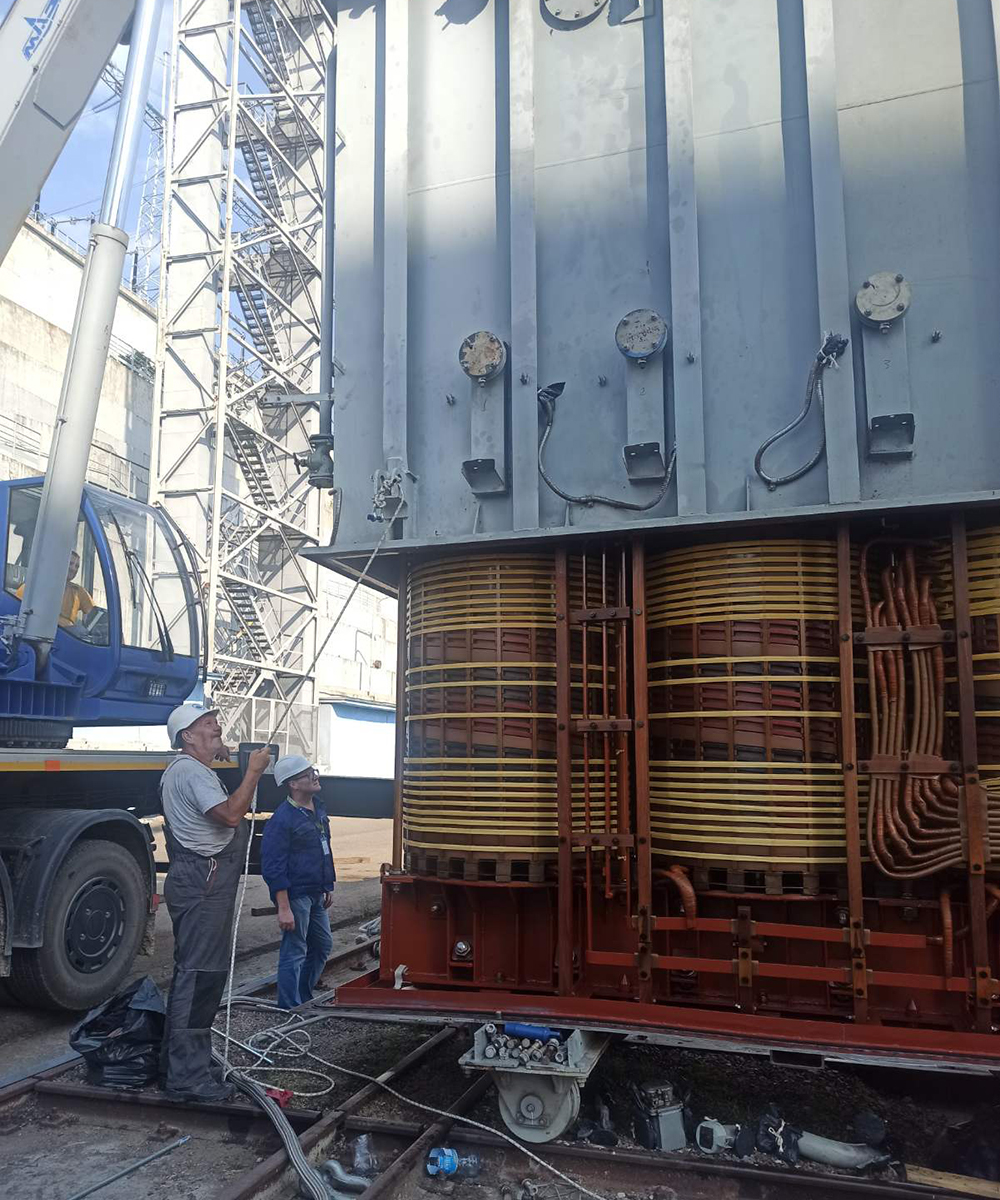

Вскриття трансформатора, підйом сердечника (чи знімного бака) і його огляд |
Зовнішній огляд і усунення виявлених дефектів, що піддаються усуненню на місці |
|
Ремонт магнітопроводу, обмоток (підпресовування), перемикачів і відводів |
Чищення ізоляторів і бака |
|
Ремонт кришки, розширювача, вихлопної труби (перевірка цілості мембрани), радіаторів, термосифонного фільтру, повітряосушувача, кранів, ізоляторів, |
Спуск бруду з розширювача, доливка у разі потреби мастила, перевірка мастилопокажчика |
|
Ремонт охолоджуючих пристроїв, ремонт вентиляторів або заміна |
Перевірка спускного крану і ущільнень |
|
Чищення і фарбування бака |
Огляд і чищення охолоджуючих пристроїв |
|
Перевірка контрольно-вимірювальних приладів, сигнальних і захисних пристроїв |
Перевірка газового захисту |
|
Очищення, регенерація, або заміна мастила |
Перевірка цілості мембрани вихлопної труби |
|
Сушка активної частини (у разі потреби) |
Перевірка стану термосифонних фільтрів і повітряосушувачів |
|
Ремонт РПН із зняттям кругових діаграм. Ремонт ПБВ (у разі наявності) |
Ремонт регулюючого пристрою відповідно до вказівок заводської інструкції залежно від числа проведених перемикань (для трансформаторів з регулюванням напруги під навантаженням) |
|
Ремонт привода РПН
|
Перевірка підсосу повітря в системі циркуляції мастила і перевірка герметичності охолоджувачів (для трансформаторів з примусовим мастиловодяним охолодженням) |
|
Заміна силікагелю в термосифонних фільтрах |
Ремонт мастилонаповнених вводів трансформаторів: доливка мастила, у разі потреби - вимір тангенса кута діелектричних втрат (не рідше за 1 раз в 6 років). |
|
Ремонт масляних насосів (для блочних трансформаторів з масляною системою охолодження |
Проведення вимірів і випробувань параметрів трансформатора |
|
Заміна усіх гумових ущільнень трансформатора |
|
|
Заміна комплектна гумових ущільнень дискових затворів або їх заміна, заміна маслозливного крану |
|
|
Заміна електричних сигнальних та кабелів живлення системи охолодження, обладнання захисту і контролю. |
|
|

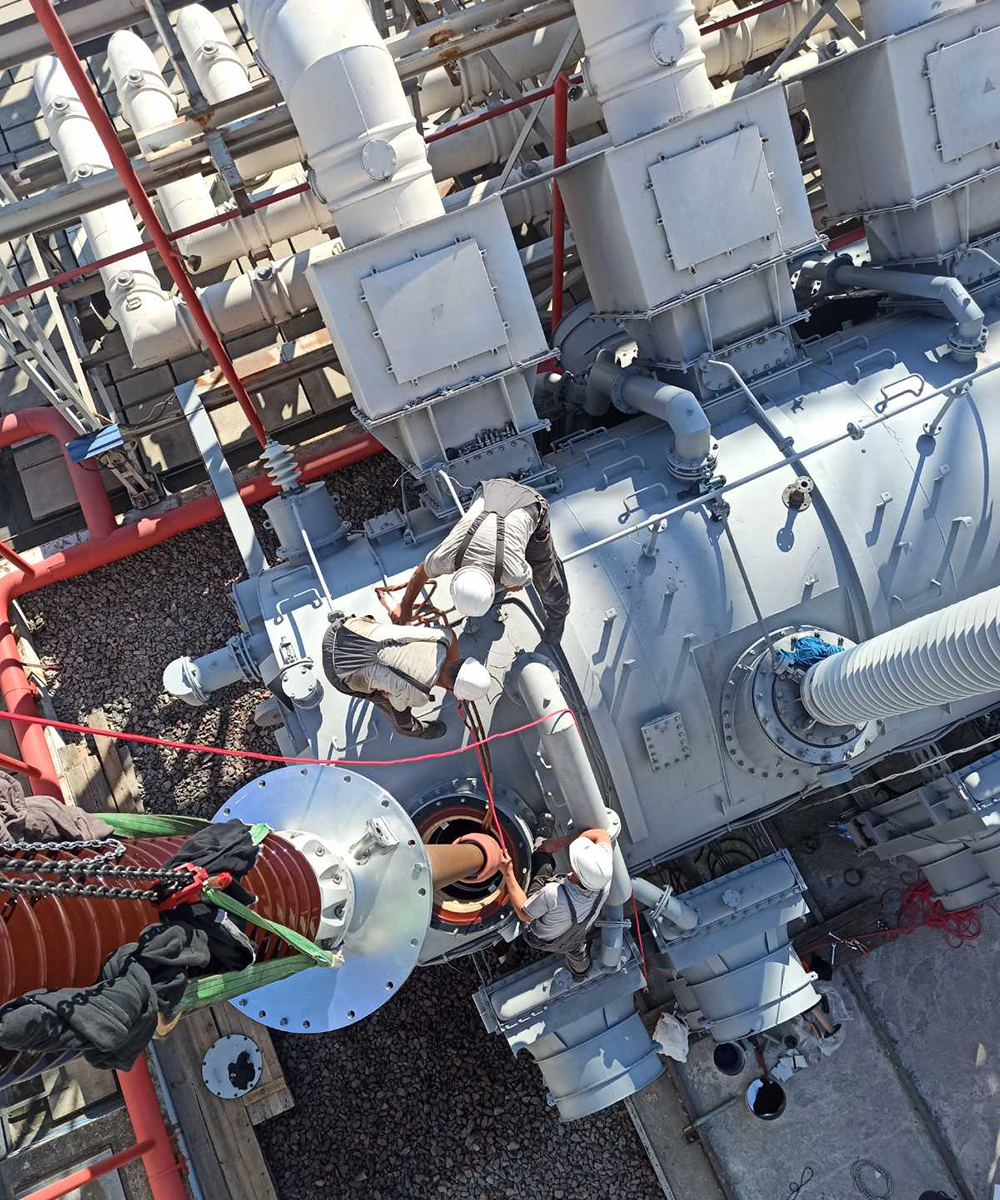

Ремонт маслонаповнених вводів ВН |
|
|
Збирання трансформатора |
|
|
Проведення вимірів і випробувань електричних параметрів трансформатора до, впродовж та після ремонту |
|
Капітальні ремонти трансформаторів проводяться фахівцями підприємства відповідно до технічного завдання замовника робіт.
В рамках виконання цих завдань ми виконуємо:
- Заміну обмоток трансформатора на нові;
- Заміну плівкового захисту маслонаповнених трансформаторів;
- Заміну РПН на новий у разі неможливості або економічної недоцільності ремонту;

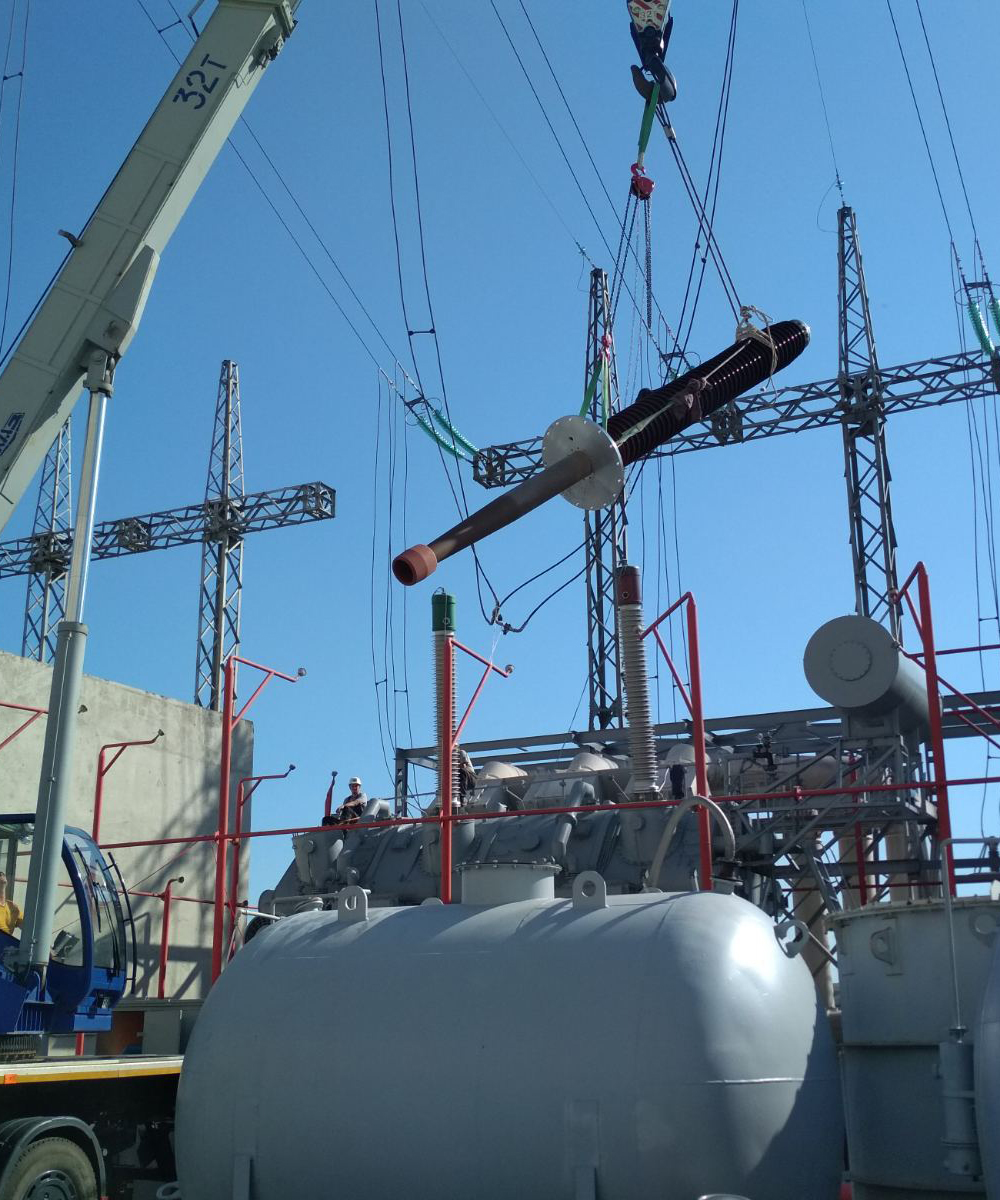

- Заміну вводів ВН, СН, НН на нові;
- Заміну приводів РПН
- Заміну застарілого обладнання, приладів контролю і захисту на сучасні нові (Qualitrol Company LLC, США; Elektromotoren und Gerätebau Barleben GmbH, Німеччина; ELPROM (ex-HYUNDAI) Heavy Industries CO, Болгарія; HSP Hochspannungsgeräte GmbH, Німеччина; KONČAR Instrument Transformers, Хорватія; Končar Metal Structures Ltd., Хорватія.)
