РЕГЕНЕРАЦІЯ ТА ОЧИЩЕННЯ ТРАНСФОРМАТОРНИХ ОЛИВ
Регенерація трансформаторної оливи на місці експлуатації трансформаторів є важливим елементом системи обслуговування трансформатора.
Термін експлуатації трансформатора визначається терміном життя його ізоляційної системи. Найбільш широко використовуваною системою ізоляції є трансформаторні масла (рідка ізоляція), а також тверда ізоляція (папір, ліс, тобто целюлозна продукція). Ізоляційне масло забезпечує майже 80% електричної міцності в трансформаторі. Більшість поломок трансформаторів (майже 85%) відбувається через пошкодження системи ізоляції.
Процеси старіння трансформаторного масла
Старіння або погіршення ізоляційного масла зазвичай пов'язують з окисленням. При появі в олії кисню і води, ізоляційне масло окислюється навіть за ідеальних умов. На стан ізоляційної оливи також впливають забруднення від твердих матеріалів трансформатора, які розчиняються в оливі. Реакції, що відбуваються в олії між нестабільними гідрокарбонатами, киснем і водою (вологість) за допомогою таких прискорювачів, як тепло, призводять до розпаду (окислення) олії.
Тепло і вологість разом з окисленням, які діють як початкові прискорювачі, є головними ворогами твердої ізоляції. При правильному обслуговуванні охолоджувальної та ізоляційної систем, вік експлуатації ізоляційної системи може бути збільшений від 40 до 60 років. Окислення масла усунути неможливо, але його можна контролювати (уповільнити) через процес обслуговування.
Одним з основних положень в обслуговуванні трансформатора є щорічна перевірка масла. Аналіз масла дає змогу судити про стан ізоляційної системи трансформатора. Вологість складається з чистої води, води, розчиненої в продуктах розпаду оливи, розпаду води та води, що має хімічний зв'язок (частина хімічної структури в молекулах глюкози та необхідної для збереження механічної міцності целюлози). Повне звільнення від вологості ізоляційної целюлози неможливе.
Трансформаторне масло за високих температур набирає більше вологи, ніж за низьких. Якщо суміш масла з водою охолодити, вода піде в осад. Відторгнута вода буде вбиратися в ізоляцію, або її притягують продукти розпаду в олії (вода, змішана з оливою). Вологість розподілятиметься між папером і маслом, але непропорційно. Ізоляційний папір поглинає воду з оливи й утримує її всередині, в місцях найвищої напруги. Дуже важливо усувати вологу і зберігати ізоляцію з низьким ступенем вологості. Присутність вологи збільшує швидкість старіння. Ізоляційна обмотка із вмістом 1% вологи збільшує старіння вдесятеро швидше, ніж з 0,1 % вмісту вологи.
Забруднення формується в процесі зносу трансформатора. Кислоти, сформовані в процесі окислення, атакують целюлозу і метали та утворюють мильний метал, альдегід, спирт, які осідають як кислотні бруди (важкі речовини) на ізоляції, бокових стінах бака, в дихальній системі, системі охолодження, тощо. Бруд з'являється швидше при сильно завантаженому, гарячому і при неправильно експлуатованому трансформаторі. Бруд збільшує в'язкість масла, і тим самим зменшує його охолоджувальну здатність, що веде до скорочення терміну служби трансформатора.
Забруднення є причиною усадки ізоляції, призводить до руйнування лаків і целюлозних матеріалів. Вони також є провідниками розрядів і струмів і, будучи гігроскопічними, вбирають вологу і призводять до перегріву системи ізоляції. Грязі осідають на серцевину обмотки, що призводить до збільшення температури працюючого трансформатора і можуть привести до межвіткових замикань.
Окислювальні процесі у трансформаторному маслі разом із забруднюючими речовинами приводять до значного погіршення його основних фізико-хімічних параметрів та створюють умови електричного пробою масла, що зазвичай приводить до виходу трансформатора зі строю і дуже значними витратами на його ремонт, а в деяких випадках витрати на ремонт можуть дорівнююти вартості нового трансформатора.
Трансформаторне масло можна повністю відновити до параметрів нового!
Термін використання ізоляційного мастила за хорошого обслуговування практично не обмежений. Регенерація найгіршого окисленого мастила економічно набагато вигідніша, ніж купувати нове масло.

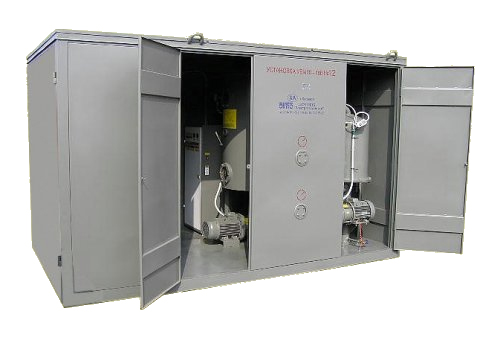

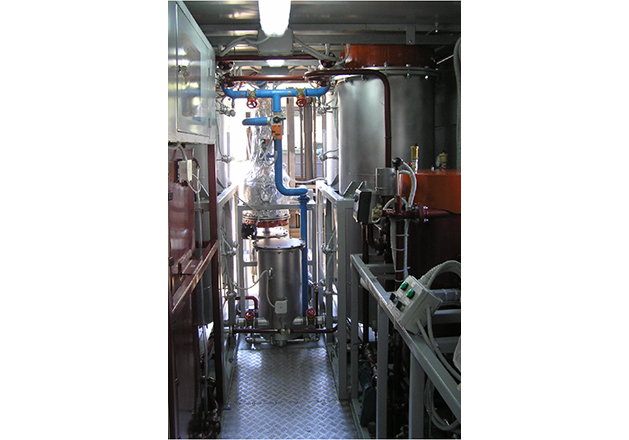

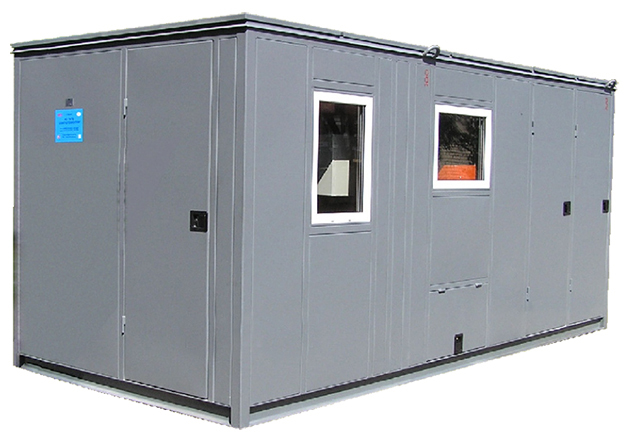

ТОВ «СМАРТ ЕНЕРДЖІ СЕРВІС» виконує роботи з регенерації та очищення трансформаторних олив любих марок безпосередньо на місті встановлення трансформатора. Сучасне обладнання – установки типу УВМ з дегазації та типу УРТМ з регенерації трансформаторного масла забезпечують на виході:
| Параметри масла після обробки: | Значення |
| кислотне число по ГОСТ 5985, КОН/г, не більше | 0,01 |
| тангенс кута діелектричних втрат по ГОСТ 6581 (tg б), % при 90oС, не більше | 0,5 |
| вологовміст за ГОСТ 7822, % (г/т), не більше | 0,001 (10) |
| вміст механічних домішок за ГОСТ 6370, г/т, не більше | 8 |
| вміст іонолу, %, не менше | 0,3 |
| клас чистоти за ГОСТ 17216, не гірше | 9 |
| пробивна напруга за ГОСТ 6581, кВ, не менше | 70 |
| тонкість фільтрації, мкм | 5 |
| вміст азоту після азотування, % | 8,5±0,5 |
| об'ємний вміст газів %, не більше | 0,1 |
